30A PWM Solar Charge Controller Price in Bangladesh

Name: ৩০A PWM সোলার চার্জ কন্ট্রোলার | ১২V/২৪V অটো, সর্বোচ্চ ৩৬০W (১২V) প্যানেল
Brand: SurjoX
SKU: SURJOX-PWM-30A
Price: 1350.00 BDT
Availability: InStock

সোলার চার্জ কন্ট্রোলার

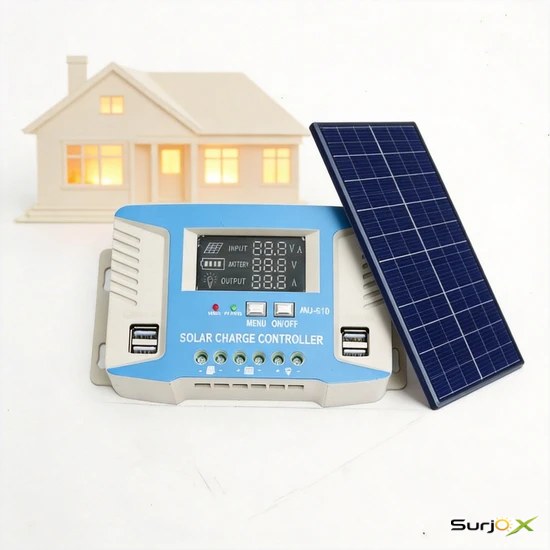

৩০A PWM সোলার চার্জ কন্ট্রোলার

এটি একটি ৩০ অ্যাম্পিয়ার PWM সোলার চার্জ কন্ট্রোলার। কাজ একটাই: সোলার প্যানেল থেকে আসা বিদ্যুৎ ব্যাটারিতে নিরাপদে পৌঁছে দেওয়া, ব্যাটারি ভরে গেলে চার্জ কমিয়ে দেওয়া, আর ব্যাটারি বেশি খালি হয়ে গেলে লোড কেটে দেওয়া।

এটি ১২ ও ২৪ ভোল্ট দুই সিস্টেমেই চলে এবং ব্যাটারির ভোল্টেজ নিজে চিনে নেয়। ১২ ভোল্টে সর্বোচ্চ ৩৬০ ওয়াট, ২৪ ভোল্টে ৭৫০ ওয়াট প্যানেল পর্যন্ত।

এটি PWM কন্ট্রোলার, MPPT নয়। পার্থক্যটা দামের চেয়েও বড়, কারণ PWM কন্ট্রোলারে কোন প্যানেল লাগানো যাবে সেটাই আলাদা। নিচে হিসাব করে দেখানো আছে।

৩০Aচার্জ কারেন্ট
১২/২৪Vসিস্টেম ভোল্টেজ
৫০ Vসর্বোচ্চ প্যানেল Voc
PWMচার্জিং পদ্ধতি

সবচেয়ে জরুরি অংশ

কোন প্যানেল এই কন্ট্রোলারে চলবে

একটা চার্জ কন্ট্রোলারের সবচেয়ে কঠিন সীমা হলো প্যানেলের ওপেন সার্কিট ভোল্টেজ (Voc)। এই সীমা পার হলে কন্ট্রোলার নষ্ট হয়ে যায়, আর সেটা ওয়ারেন্টিতে পড়ে না।

একটা কথা অনেকেই জানেন না: ঠান্ডায় প্যানেলের Voc বেড়ে যায়। ডেটাশিটের সংখ্যাটা ২৫°C-এর, কিন্তু শীতের সকালে প্যানেল ১০°C-এ থাকতে পারে, তখন Voc প্রায় ৪% বেশি হয়। কন্ট্রোলার ঠিক ওই সকালেই পুড়ে যায়।

SurjoX-এর প্যানেলগুলোর Voc, ১০°C ধরে হিসাব করা। প্রতিটি প্যানেলের ডেটাশিটের তাপমাত্রা সহগ ব্যবহার করা হয়েছে।

প্যানেল	Voc (২৫°C)	Voc (১০°C)	এই কন্ট্রোলারে
LONGi 225W 12V	২০.৫০ V	২১.২ V	চলবে
LONGi 615W	৪৮.৫৮ V	৫০.৩ V	চলবে না
LONGi 620W	৪৮.৭৮ V	৫০.৫ V	চলবে না
Jinko 620W	৪৮.৯৫ V	৫০.৮ V	চলবে না
Jinko 625W	৪৯.১১ V	৫১.০ V	চলবে না
LONGi 580W	৫১.৪১ V	৫৩.২ V	চলবে না
Jinko 590W	৫২.৬৩ V	৫৪.৬ V	চলবে না

টেবিলটি ডানে সরিয়ে দেখুন

Voc (১০°C) = ডেটাশিটের Voc × (১ + তাপমাত্রা সহগ × ১৫)। সহগগুলো প্রতিটি প্যানেলের নিজের পেজে ডেটাশিট থেকে দেওয়া আছে। উত্তরাঞ্চলে তাপমাত্রা আরও নামে, তাই ব্যবধান আরও বাড়ে।

সোজা কথায়

SurjoX-এর ছাদের প্যানেলগুলো, অর্থাৎ ৫৮০ থেকে ৬২৫ ওয়াটের মডিউলগুলো, এই কন্ট্রোলারে লাগানো যাবে না। ওগুলোর Voc ৪৮ থেকে ৫৩ ভোল্ট, আর শীতের সকালে আরও বেশি। ওই প্যানেলগুলো হাই-ভোল্টেজ MPPT কন্ট্রোলার বা স্ট্রিং ইনভার্টারের জন্য তৈরি।

PWM কন্ট্রোলারের সঙ্গে চলে ১২ ভোল্টের প্যানেল, যেমন LONGi Horizon 225W 12V (Voc ২০.৫ V), বা ছোট ১০ থেকে ১৫০ ওয়াটের প্যানেল।

PWM না MPPT

PWM কন্ট্রোলার প্যানেল আর ব্যাটারির মাঝে একটা সুইচের মতো কাজ করে। সুইচ বন্ধ থাকলে প্যানেল ব্যাটারির ভোল্টেজেই নেমে আসে। অর্থাৎ প্যানেল যত ভোল্টেজে সবচেয়ে বেশি শক্তি দিত, সেখানে সে থাকতে পারে না।

একটি ২২৫ ওয়াট ১২V প্যানেল, ১২V ব্যাটারিতে। প্যানেলের সেরা বিন্দু ১৭.২ ভোল্টে, কিন্তু PWM তাকে ১৩.৮ ভোল্টে নামিয়ে আনে।

কারেন্ট প্রায় একই থাকে, কিন্তু ভোল্টেজ কমে যায়, তাই শক্তিও কমে। উপরের উদাহরণে ২২৫ ওয়াটের প্যানেল থেকে PWM দিয়ে প্রায় ১৮০ ওয়াট পাওয়া যায়, অর্থাৎ প্রায় ২০% কম। MPPT কন্ট্রোলার ভোল্টেজ বদলে নিতে পারে, তাই প্রায় পুরোটাই পায়।

তাহলে PWM কেন কিনবেন? দাম অনেক কম, গঠন সহজ, নষ্ট হওয়ার ঝুঁকি কম। ছোট সিস্টেমে, যেখানে প্যানেল আর ব্যাটারির ভোল্টেজ কাছাকাছি, পার্থক্যটা তেমন বড় নয়। কিন্তু বড় সিস্টেমে বা উঁচু ভোল্টেজের প্যানেলে MPPT ছাড়া উপায় নেই।

বিষয়	PWM	MPPT
প্যানেলের ভোল্টেজ	ব্যাটারির কাছাকাছি হতে হবে	ব্যাটারির চেয়ে অনেক বেশি হতে পারে
ছাদের ৫৮০ থেকে ৬২৫W প্যানেল	চলবে না	চলবে
শক্তি আদায়	কম, মিল না হলে আরও কম	বেশি
দাম	কম	বেশি
কোথায় মানায়	ছোট ১২/২৪V অফ-গ্রিড সেটআপ	ছাদের সোলার, বড় ব্যাটারি ব্যাংক

টেবিলটি ডানে সরিয়ে দেখুন

হিসাব

কয়টি প্যানেল লাগানো যাবে

LONGi Horizon 225W 12V প্যানেল (Voc ২০.৫ V, Isc ১৪.১ A) ধরে হিসাব করলে এই কন্ট্রোলারে সর্বোচ্চ কতগুলো প্যানেল লাগানো যায়:

কনফিগারেশন	সর্বোচ্চ প্যানেল ক্ষমতা	কয়টি ২২৫W প্যানেল
১২V সিস্টেম, প্যানেল প্যারালেলে	৩৬০ W	১টি প্যানেল (২২৫ W)
২৪V সিস্টেম, দুটি করে সিরিজে	৭৫০ W	২টি প্যানেল, ১ জোড়া (৪৫০ W)

টেবিলটি ডানে সরিয়ে দেখুন

দুটি সীমাই মানা হয়েছে: প্যানেলের মোট ওয়াট, আর প্যানেলের মোট Isc-এর ১.২৫ গুণ যেন কন্ট্রোলারের অ্যাম্পিয়ার রেটিং না ছাড়ায়। ১.২৫ গুণটা রোদ হঠাৎ বেড়ে গেলে বাড়তি কারেন্টের জন্য।

সাপ্লায়ারের দেওয়া তথ্য

স্পেসিফিকেশন

ধরন	PWM সোলার চার্জ কন্ট্রোলার
রেটেড কারেন্ট	৩০ A (চার্জ ও ডিসচার্জ)
সিস্টেম ভোল্টেজ	12V / 24V অটো
সর্বোচ্চ প্যানেল Voc	৫০ V
সর্বোচ্চ প্যানেল ক্ষমতা	৩৬০ W (১২V) / ৭৫০ W (২৪V)
USB আউটপুট	ডুয়াল 5V / 2A
স্ট্যান্ডবাই খরচ	≤ 12 mA
অপারেটিং তাপমাত্রা	− 20°C থেকে +55°C
সুরক্ষা রেটিং	IP32

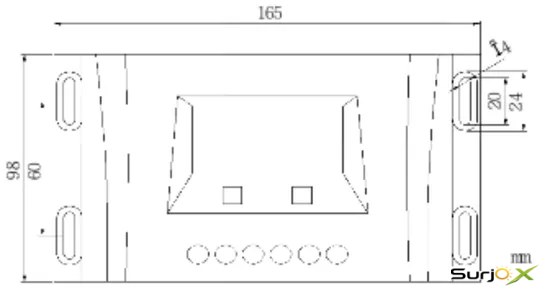

মাপ	160 × 100 mm
ওজন	প্রায় 250 g

উপরের সংখ্যাগুলো সাপ্লায়ারের দেওয়া। এই কন্ট্রোলারগুলোর কোনো নির্মাতা নিজে ডেটাশিট প্রকাশ করে না, তাই এগুলোকে নির্মাতার যাচাই করা তথ্য হিসেবে দাবি করা হচ্ছে না।

যেসব তথ্য এখনো নিশ্চিত নয়

নির্মাতার নাম ও মডেল নম্বর
চার্জিং দক্ষতা (%) ও নিজের বিদ্যুৎ খরচ
চার্জ ভোল্টেজের সেটপয়েন্ট (বাল্ক, অ্যাবজর্পশন, ফ্লোট)
লিথিয়াম ব্যাটারির জন্য আলাদা প্রোফাইল আছে কি না
তাপমাত্রা ক্ষতিপূরণ (temperature compensation) আছে কি না
সুরক্ষার বিস্তারিত: রিভার্স পোলারিটি, শর্ট সার্কিট, ওভারলোড সীমা
কোনো সার্টিফিকেশন (CE, RoHS) ও তার নম্বর
ওয়ারেন্টির মেয়াদ

এই তথ্যগুলো লিখিতভাবে না পাওয়া পর্যন্ত পেজে বসানো হবে না। বিশেষ করে লিথিয়াম ব্যাটারি ব্যবহার করলে চার্জ ভোল্টেজের সেটপয়েন্ট জেনে নেওয়া জরুরি।

ইনস্টলেশন ও সতর্কতা

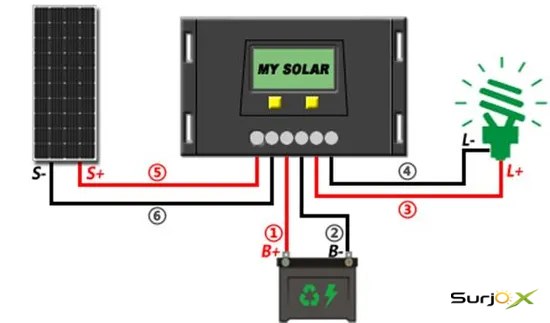

সংযোগের ক্রম মেনে চলুন: আগে ব্যাটারি, তারপর সোলার প্যানেল, সবশেষে লোড। খোলার সময় উল্টো ক্রমে।
ব্যাটারি আগে না লাগালে কন্ট্রোলার সিস্টেম ভোল্টেজ চিনতে পারে না, ১২V সিস্টেমকে ২৪V ধরে নিতে পারে।
প্যানেল সংযোগ দেওয়ার আগে প্যানেলের Voc মাল্টিমিটারে মেপে নিন। উপরের টেবিলের সীমা পার হলে সংযোগ দেবেন না।
কন্ট্রোলার ঘরের ভেতরে, শুকনো ও বাতাস চলাচল করে এমন জায়গায় বসান। IP32 মানে খোলা আকাশের নিচে নয়।
কন্ট্রোলারের চারপাশে অন্তত ১০ সেমি ফাঁকা রাখুন, ভেতরের তাপ বেরোতে হয়।
ব্যাটারির তারের মাপ কন্ট্রোলারের অ্যাম্পিয়ার অনুযায়ী নিন এবং দূরত্ব যত কম রাখা যায় তত ভালো।
ব্যাটারির দিকে একটা ফিউজ বা ব্রেকার দিন, কন্ট্রোলারের রেটিংয়ের কাছাকাছি মাপে।

ওয়ারেন্টি ও সার্ভিস

ওয়ারেন্টির মেয়াদ ও শর্ত SurjoX-এর ইনভয়েসে লেখা থাকবে।

মনে রাখবেন, প্যানেলের ভোল্টেজ সীমা পার হলে যে ক্ষতি হয় সেটা সাধারণত ওয়ারেন্টিতে পড়ে না। তাই কেনার আগে প্যানেলের Voc মিলিয়ে নেওয়াটাই সবচেয়ে দরকারি কাজ।

কেন SurjoX থেকে কিনবেন

মিলিয়ে দিয়ে বিক্রিআপনার প্যানেল আর ব্যাটারি জানালে আমরা মিলিয়ে দেখে বলি কোন কন্ট্রোলার লাগবে।
যা যাচাই করা যায়, তাই লেখাসাপ্লায়ারের দেওয়া তথ্য সাপ্লায়ারের বলেই লিখি, নির্মাতার বলে চালাই না।
ইনভয়েসসহ বিক্রিপ্রতিটি বিক্রিতে ইনভয়েস দেওয়া হয়, যেটা ওয়ারেন্টি দাবির ভিত্তি।
সারা দেশে ডেলিভারিঢাকার ভেতরে ও ঢাকার বাইরে কুরিয়ার বা ট্রাকে পাঠানো হয়।

প্রশ্নোত্তর

আমার ৫৮০W বা ৬২৫W প্যানেল কি এই কন্ট্রোলারে লাগবে?: না। ওই প্যানেলগুলোর Voc ৪৮ থেকে ৫৩ ভোল্ট, শীতের সকালে আরও বেশি, আর এই কন্ট্রোলারের সীমা ৫০ ভোল্ট। সংযোগ দিলে কন্ট্রোলার নষ্ট হবে। ওই প্যানেলের জন্য MPPT কন্ট্রোলার বা হাইব্রিড ইনভার্টার লাগবে।
তাহলে কোন প্যানেল কিনব?: ১২ ভোল্টের প্যানেল নিন। আমাদের LONGi Horizon 225W 12V (Voc ২০.৫ V) এই কন্ট্রোলারের সঙ্গে চলে। বাজারের ৫০, ১০০ বা ১৫০ ওয়াটের ১২V প্যানেলও চলে।
দুটো প্যানেল সিরিজে দিলে?: দুটো ১২V প্যানেল সিরিজে দিলে Voc দ্বিগুণ হয়, তখন ২৪V ব্যাটারি ব্যাংক লাগবে। এই মডেলটি ২৪V সাপোর্ট করে, তবে সিরিজের পর মোট Voc যেন ৫০ ভোল্ট না ছাড়ায়।
লিথিয়াম (LiFePO4) ব্যাটারিতে চলবে?: সাপ্লায়ার বলেন চলে, কিন্তু চার্জ ভোল্টেজের সেটপয়েন্ট প্রকাশ করেন না। লিথিয়াম ব্যাটারিতে ভুল সেটপয়েন্ট ব্যাটারির আয়ু কমায়। অর্ডারের আগে সেটপয়েন্টগুলো চেয়ে নিন।
MPPT কিনলে কতটা বেশি পাব?: ভালো মিল থাকা ১২V প্যানেলে প্রায় ১৫ থেকে ২০% বেশি। প্যানেলের ভোল্টেজ ব্যাটারির চেয়ে অনেক বেশি হলে পার্থক্য আরও বড় হয়। তবে সবচেয়ে বড় সুবিধা হলো MPPT-তে উঁচু ভোল্টেজের প্যানেল লাগানো যায়।
কন্ট্রোলার গরম হয়, এটা কি স্বাভাবিক?: কিছুটা গরম হওয়া স্বাভাবিক। তবে হাত রাখা যায় না এমন গরম হলে বাতাস চলাচলের জায়গা বাড়ান, আর প্যানেলের মোট কারেন্ট রেটিংয়ের কাছাকাছি কি না দেখে নিন।
ব্যাটারি ছাড়া শুধু প্যানেল আর লোড লাগানো যাবে?: না। চার্জ কন্ট্রোলার ব্যাটারির ভোল্টেজ থেকে কাজ করে। ব্যাটারি ছাড়া সংযোগ দিলে কন্ট্রোলার ভুল সিস্টেম ভোল্টেজ ধরে নিতে পারে এবং লোড নষ্ট হতে পারে।
